Pargi 18b projektipakett

ELAMU EHITUSPROJEKT

ÜLDOSA

• Seletuskiri
• Asendiplaan
• Piirdeaed ja tulemüür

VAATED

• Eest (VT1)
• Tagant (VT3)
• Pargi 20A poolt (VT2)
• Pargi 18 poolt (VT4)
• Hoone esifassaadi muutev muudatusprojekt koostamisel. Muutub:
  • Sissekäigu varikatuse mõõtmed ja kujundus
  • Teise korruse üleulatuse lahendus
  • Teise korruse fassaadikatte laudise lahendus

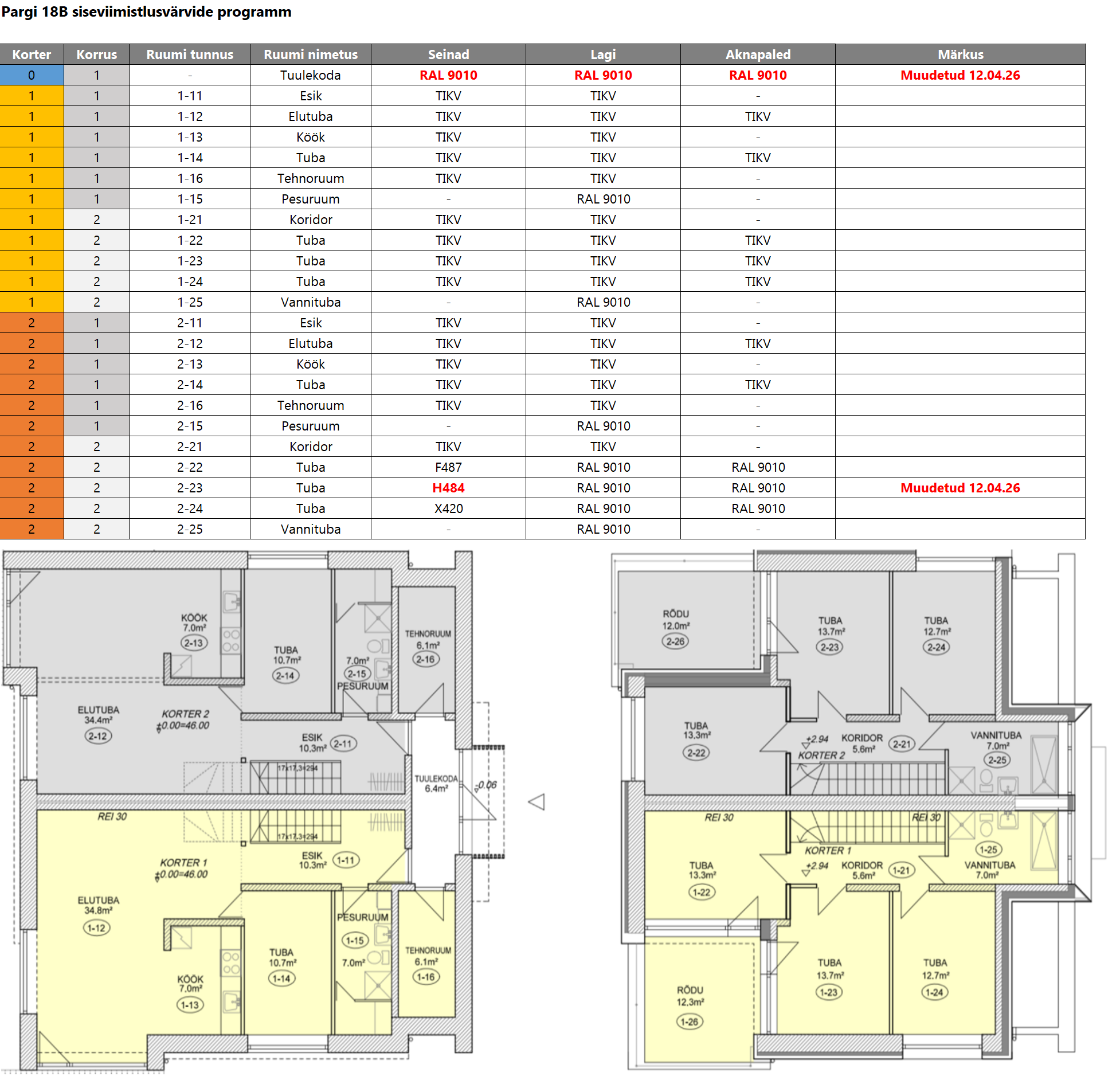

PLAANID

• Vundament

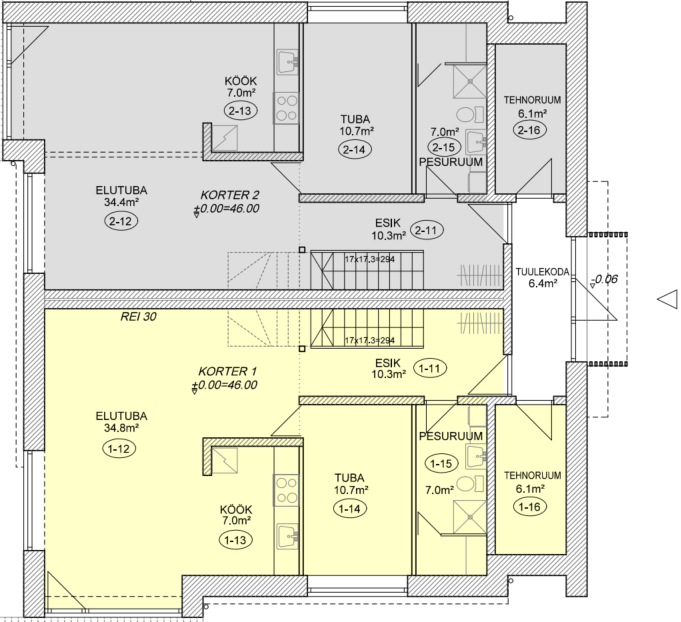

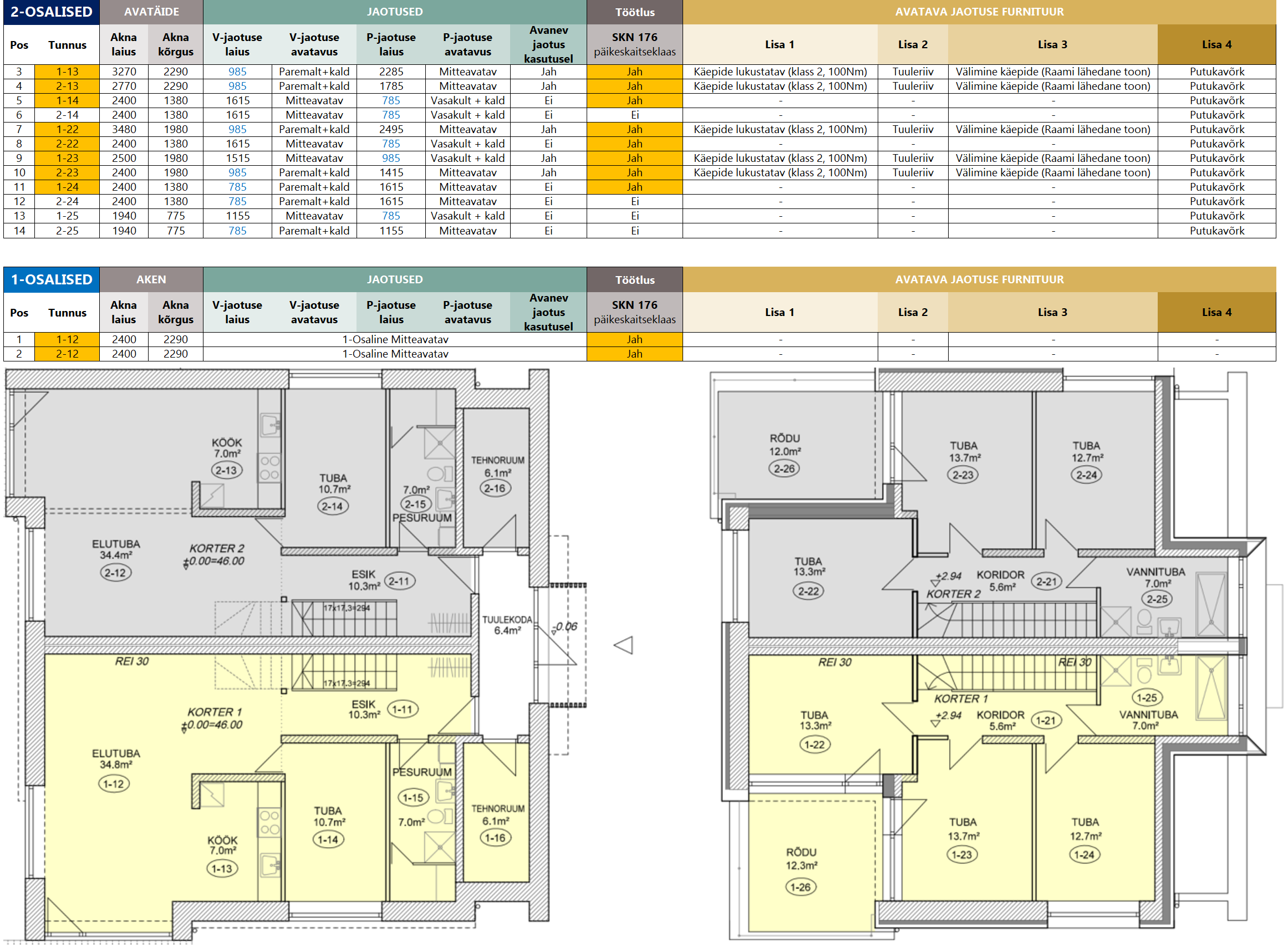

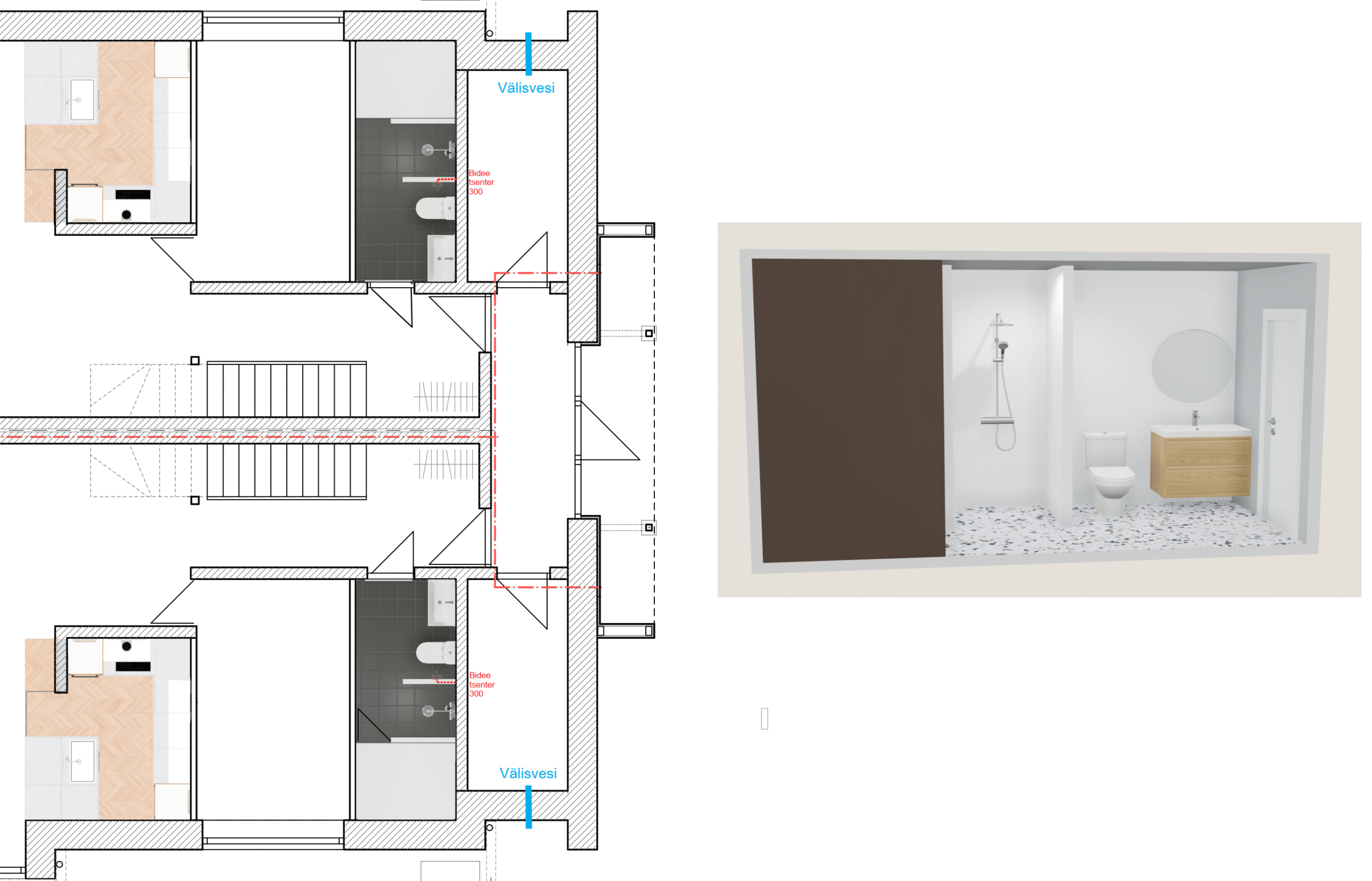

• Esimese korruse plaan
• Vahelagi (korrustevaheline)

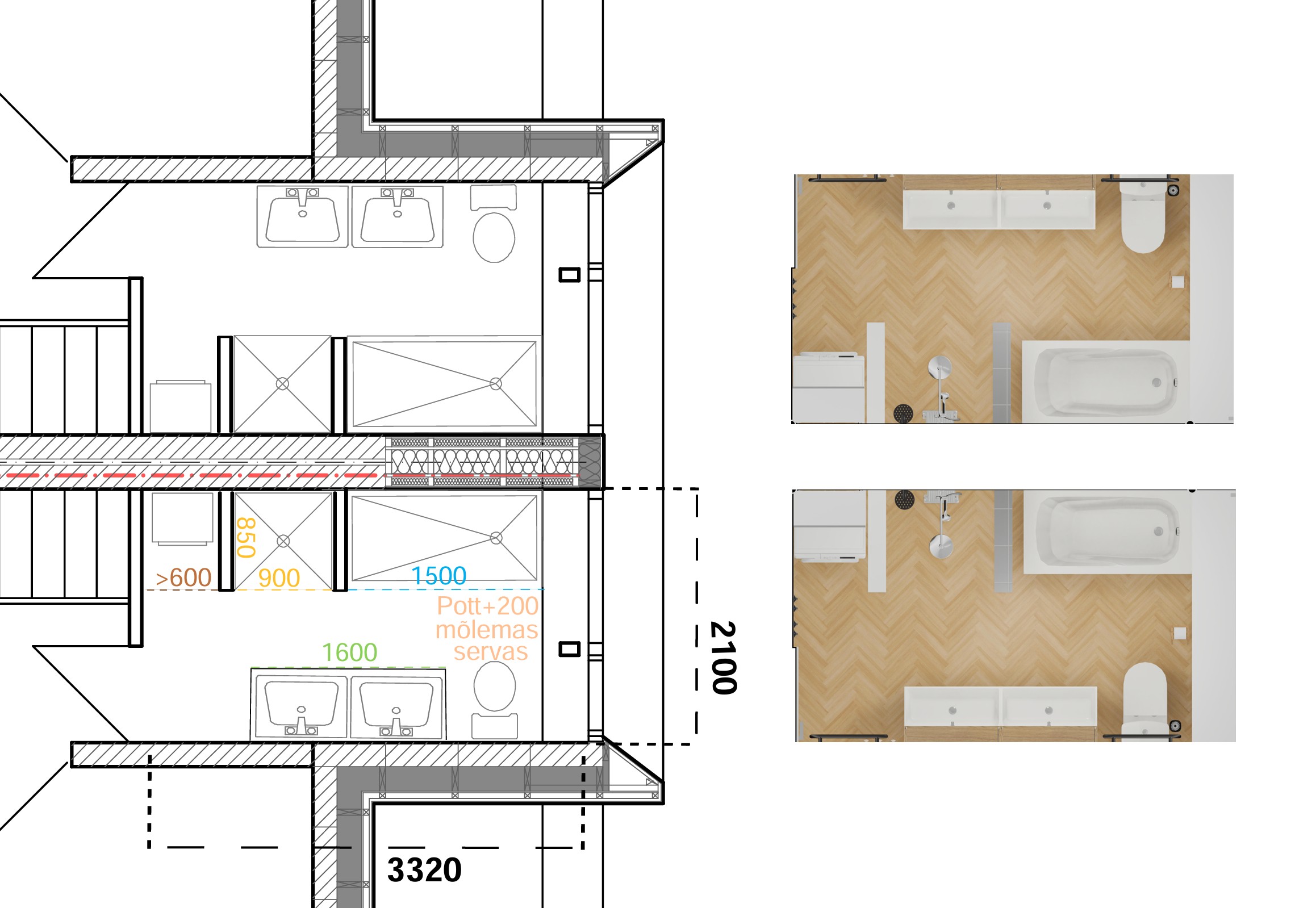

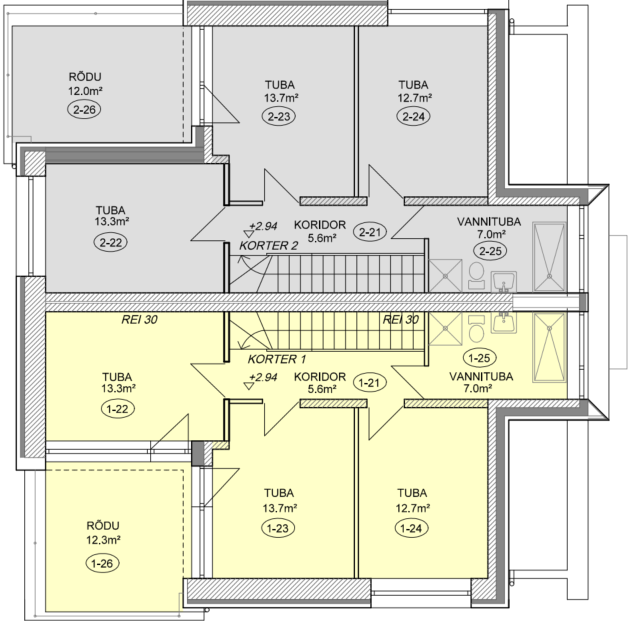

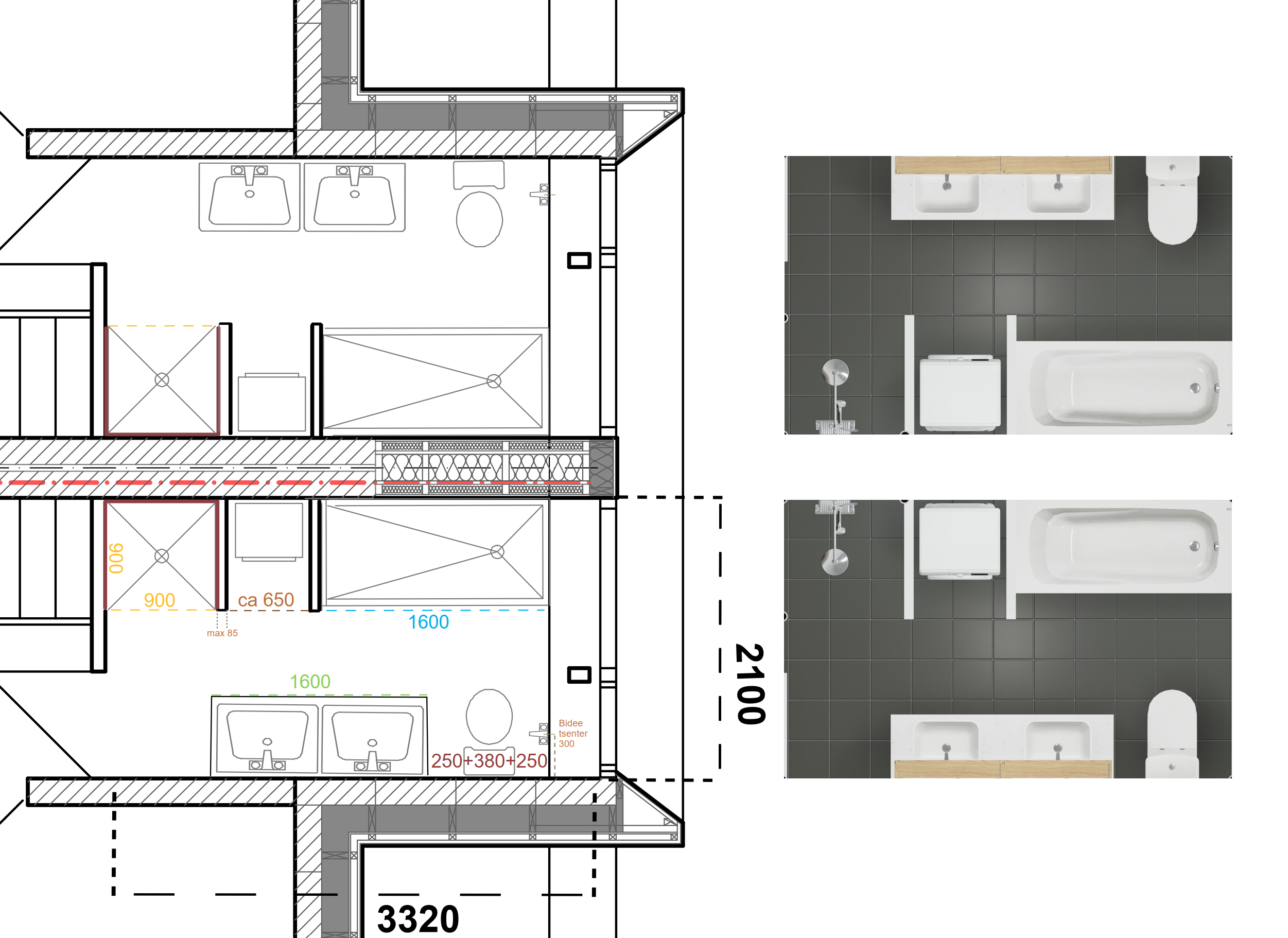

• Teise korruse plaan
• Vahelagi (katuslagi)
• Katuse plaan
• Puitfassaadi Detail (2. korrus)

LÕIKED

• Lõige 1
• Lõige 2
• Lõige 3

DWG-d ja o2c

• Ehitusprojekt DWG (kohaliku programmiga avamiseks vajuta “Download”)
• Asendiplaan DWG (kohaliku programmiga avamiseks vajuta “Download”)
• 3D eskiis o2c (kohaliku programmiga avamiseks vajuta “Download”; väljavõtted all, videotena)

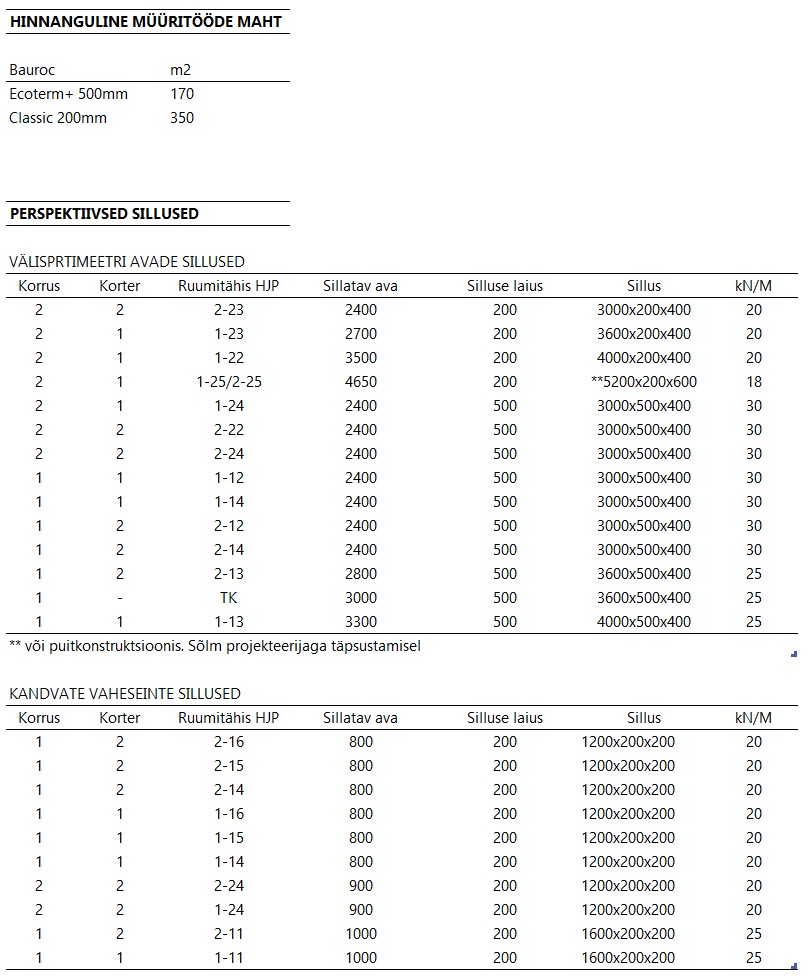

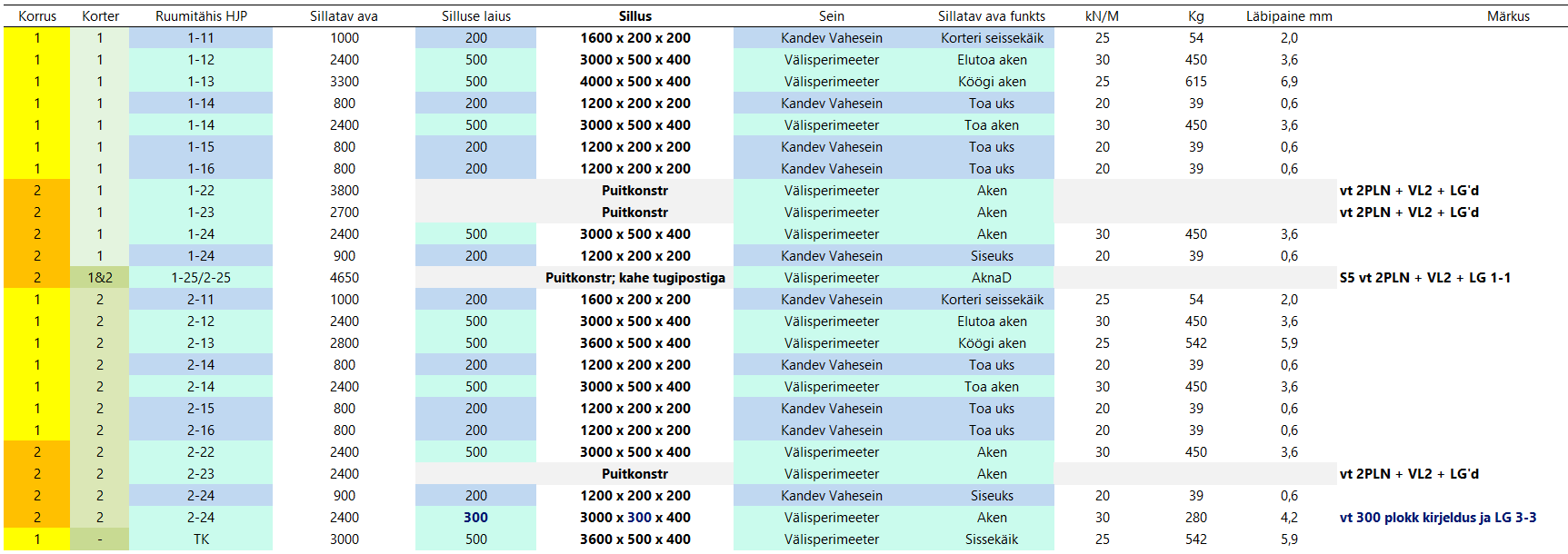

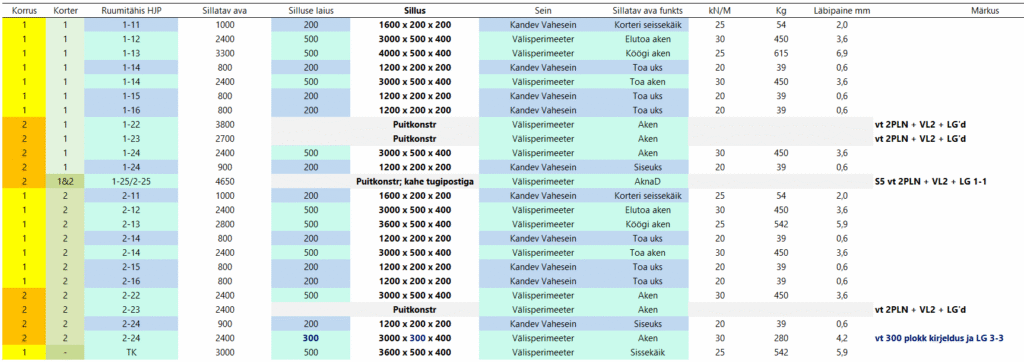

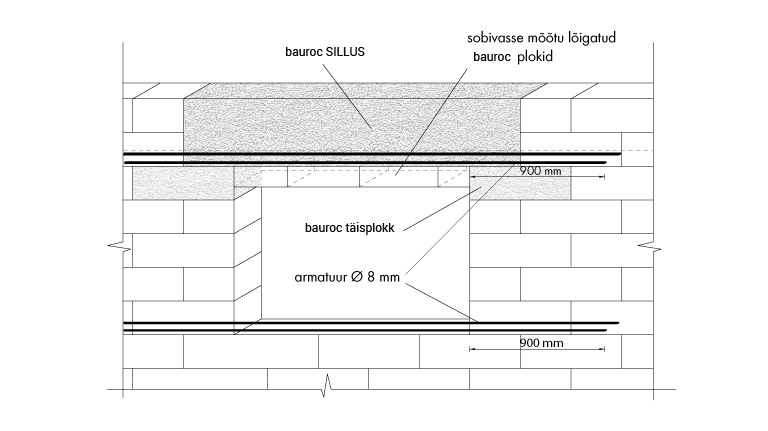

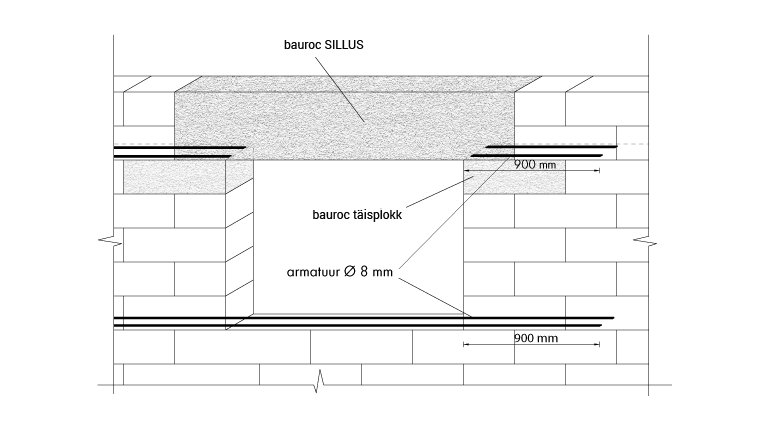

• Hinnanguline Bauroc müüritööde maht ja perspektiivsed sillused

SÕLMED / JUHENDID

VUNDAMENT

• Perimeeter (Fibo150+EPS100+Fibo200)
  • Müür ja üleminek ECOTERM+ 500
  • Müür ja üleminek Põrandani aken
• Kandvad siseseinad
  • Kandvad siseseinad liitumine põrandaga (CLASSIC 200)
  • Mitmekihiline kandev korteritevaheline sein helikindel (CLASSIC/AUCUSTIC)
    • Korteritevahelise liitumine bauroc ECOTERM+ välisseinaga
  • Ühekihiline kandev sisesein (CLASSIC 200)

VUNDAMENDI HÜDROISO JA VIIMISTLUS

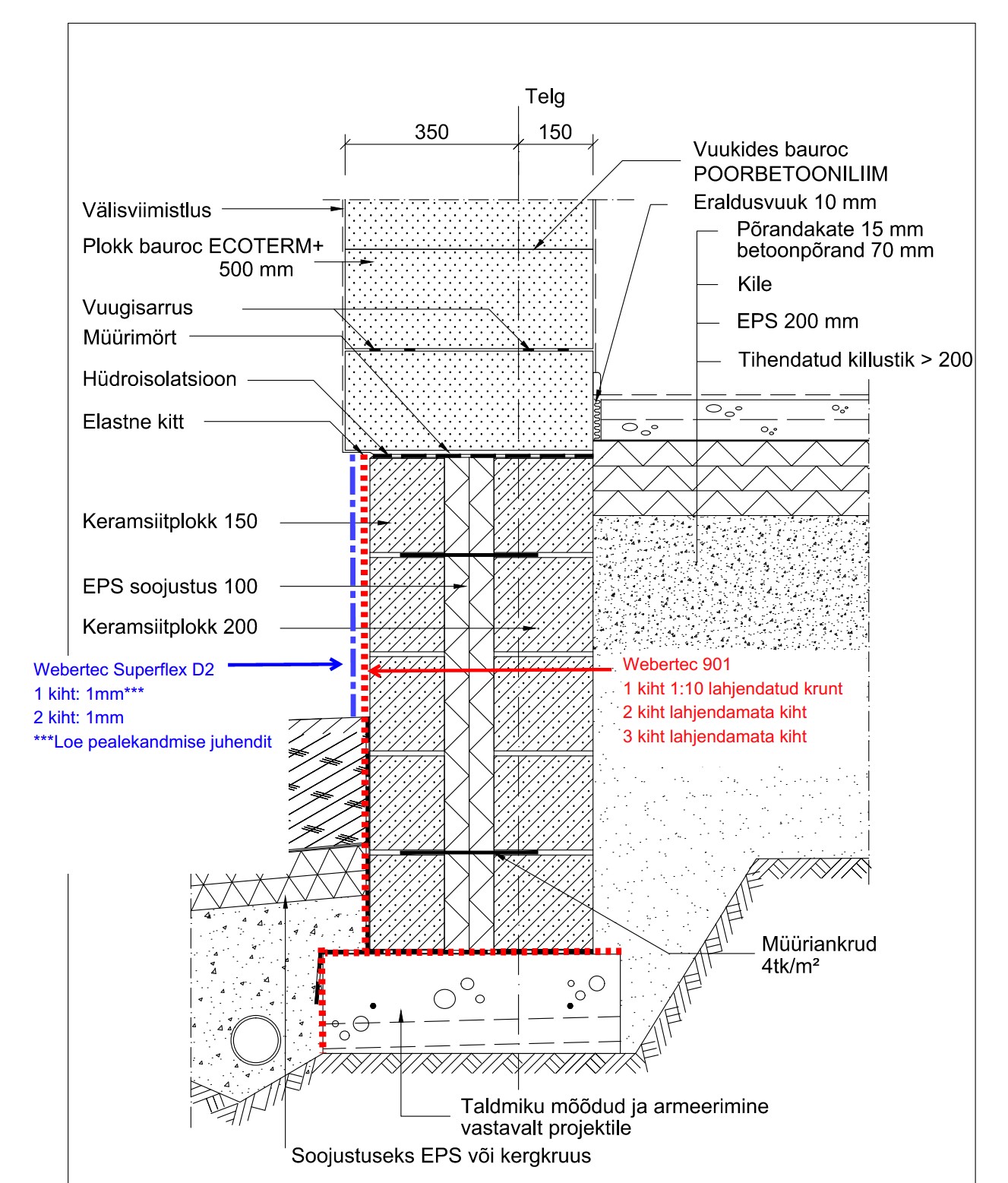

• Webertec toodete kasutamise JOONIS

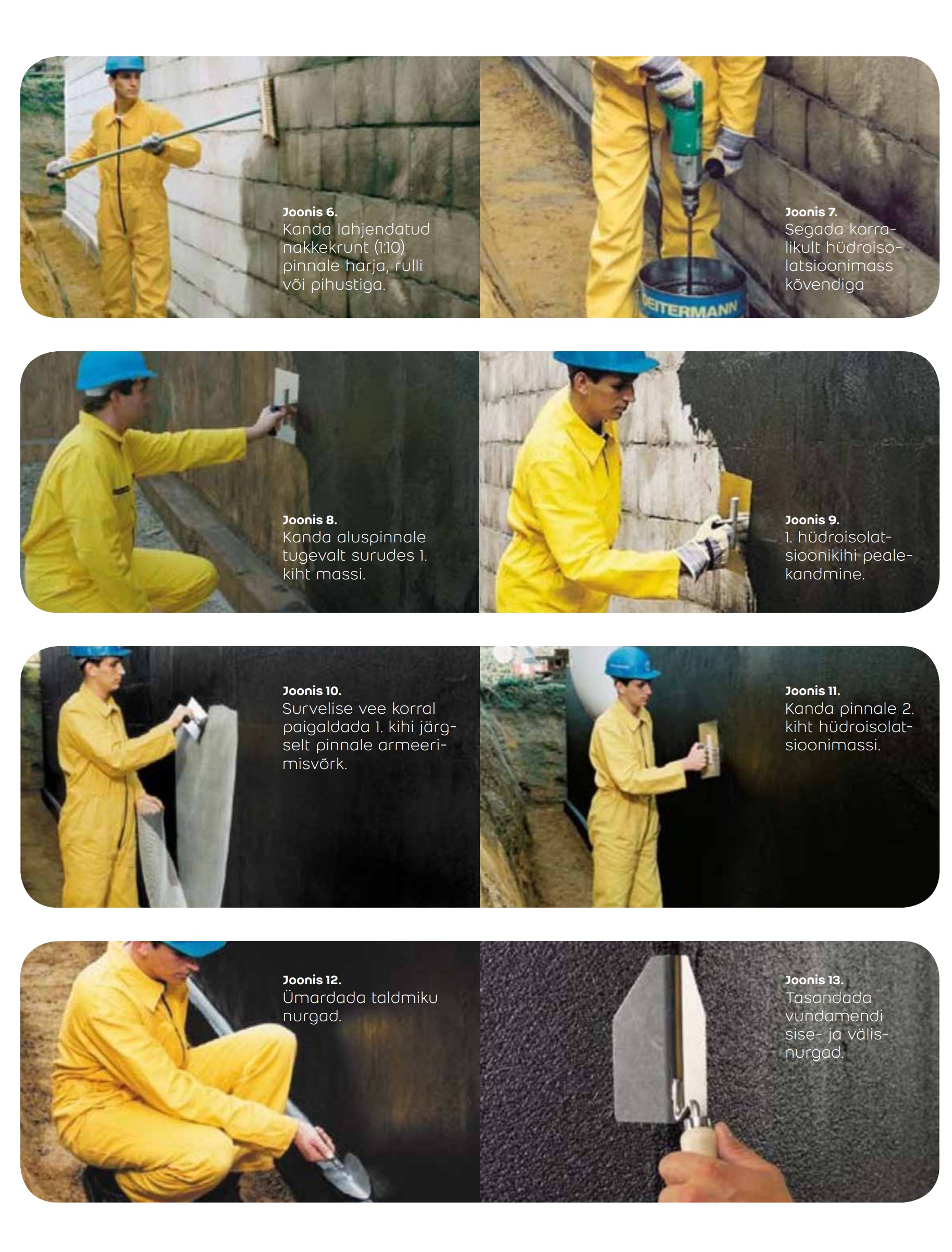

  • Webertec 901 hüdroisolatsioon vundamendile kogukõrguses
  • Webertec Superflex D2 viimistluskiht maapealsele kõrgusele (kõikuvalt 20-50cm)

VAHE- JA KATUSLAGI

• Puittala Vahelagi Betoonvööga
• Puittala Vahelagi U-Plokiga

MUU (ECOTERM+ 500)

• Välissein laudvoodriga
• Soojustatud aknapale
• Müüri välisnurk

BAUROC KÕIK JUHENDID

• BAUROC kõik juhendid ühes PDF-s

VÄLISVÕRGUD

VESI JA KANAL LIITUMISPUNKTID

• VK Liitumispunktide otste asukohad ja rajamise pildid (Kaevu sissevoolu põhi 44,78)
• Projekt:
  • Seletuskiri
  • Tehnovõrkude plaan
  • Tehnovõrkude plaan tänavamaal
  • Kanalisatsiooni pikiprofiil
  • Vee pikiprofiil
  • Kaevukell
  • Liitumispunkti maakraan
  • Teekatete taastamine teepeenar
  • Teekatete taastamine asfalt

VESI JA KANAL KINNISASJASISENE

• Seletuskiri
• Välisvõrkude plaan
• Kanalisatsiooni pikiprofiil
• Veetrassi pikiprofiil
• Liitumispunkti maakraan
• Voolurahustuskaev (Lahendatud standartse käsitöö voolurahustuskaevuga)
• Pumpla iseankurduv (Lahendatud IWS pumplaga, vt sektsioon “PUMPLA”)
• Kaevukellad
• Veemõõdusõlmede paiknemine tehnoruumides
• Veemöödusõlm

VK Projekti DWG (kohaliku programmiga avamiseks vajuta “Download”)

PUMPLA

• Pumpla joonis (IWS ID700)
• Pumpla paigaldusjuhed (IWS väikepumplad)
• Pumpla Alarmseadme paigaldusjuhend (vajab ültarbijate kilbis eraldi 1A rikkevoolulülitit)
• Reoveepumpla paigaldus- ja opereerimisjuhend (KSB Ama-Porter500SE)
• Reoveepumba töögraafik (KSB Ama-Porter500SE)

ELEKTRI LIITUMPISPUNKT RAJAMINE

• Teostusjoonise väljavõte ja rajamise pildid

SIDE (TELIA)

• Kooskõlastatud optiline kaabel
  • hoone proj. nv kilbist tuulekojas -> Telia posti Pargi 18A ees
    • FYO2PMU Mini 4xSML G652D [86 meetrit]
    • Tänavamaa ja Telia kaitsevööndi lõik lahendada Pargi 18A kõris (kirjalik kooskõlastus võtmisel)

FONO JA VÄRAV

• Fono:
  • 2x Fonosüsteem: KIT-201S-372S – Uniview – Leader of AIoT Solution
    • Välisosa toide ja komm läbi CAT6 kaabli, ühendusega POE swichi nõrkvoolu kilbis
    • Siseosa toide ja komm läbi CAT6 kaabli, ühendusega POE swichi nõrkvoolu kilbis
    • Välisosa – Kiirjuhend
    • Välisosa – Datasheet
    • Siseosa – Kiirjuhend
    • Süsteem – Kasutusjuhend
    • Süsteemi – Rakendusjuhend
• Värav:
  • Tiibvärav peab võimaldama 3x signaal: 2x fonod, 1x väljapääsunupp

TEHNOSÜSTEEMID

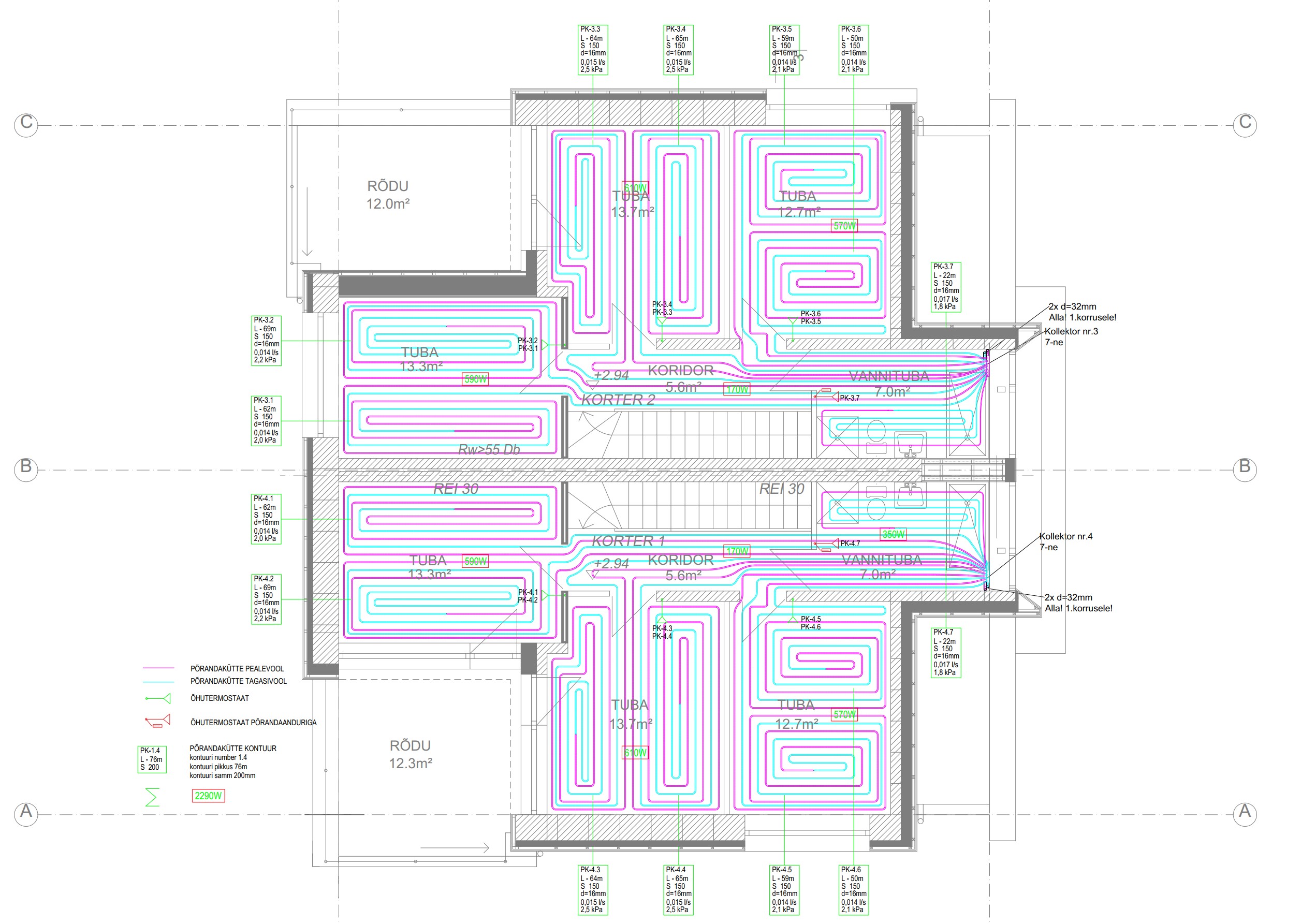

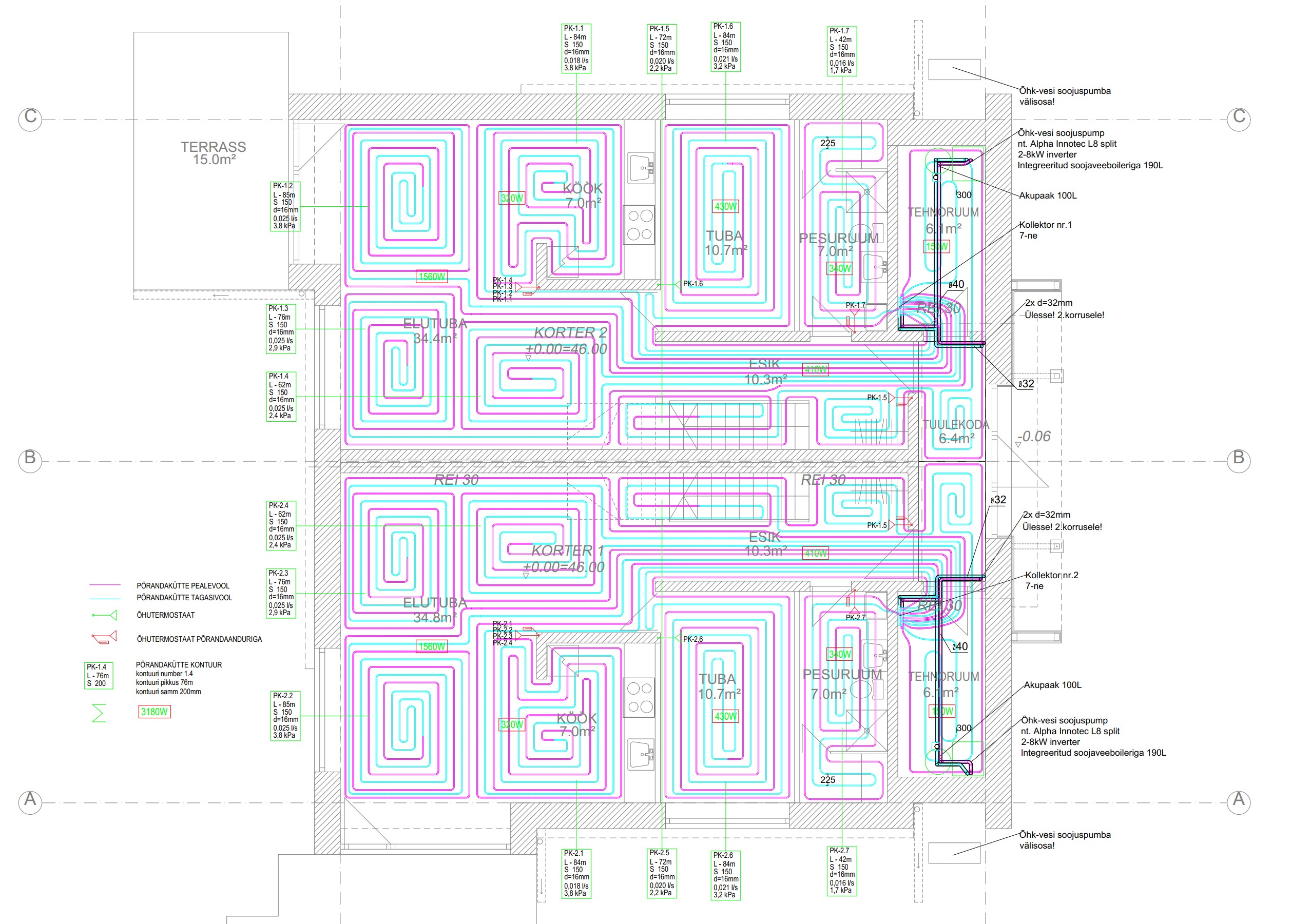

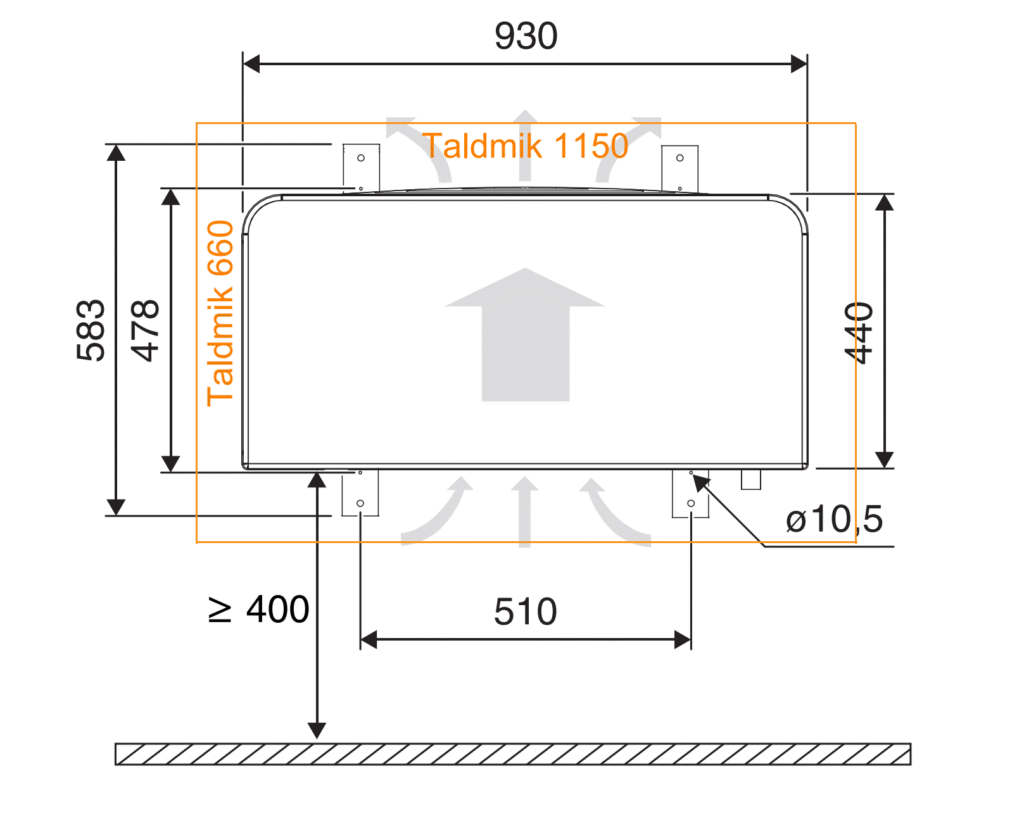

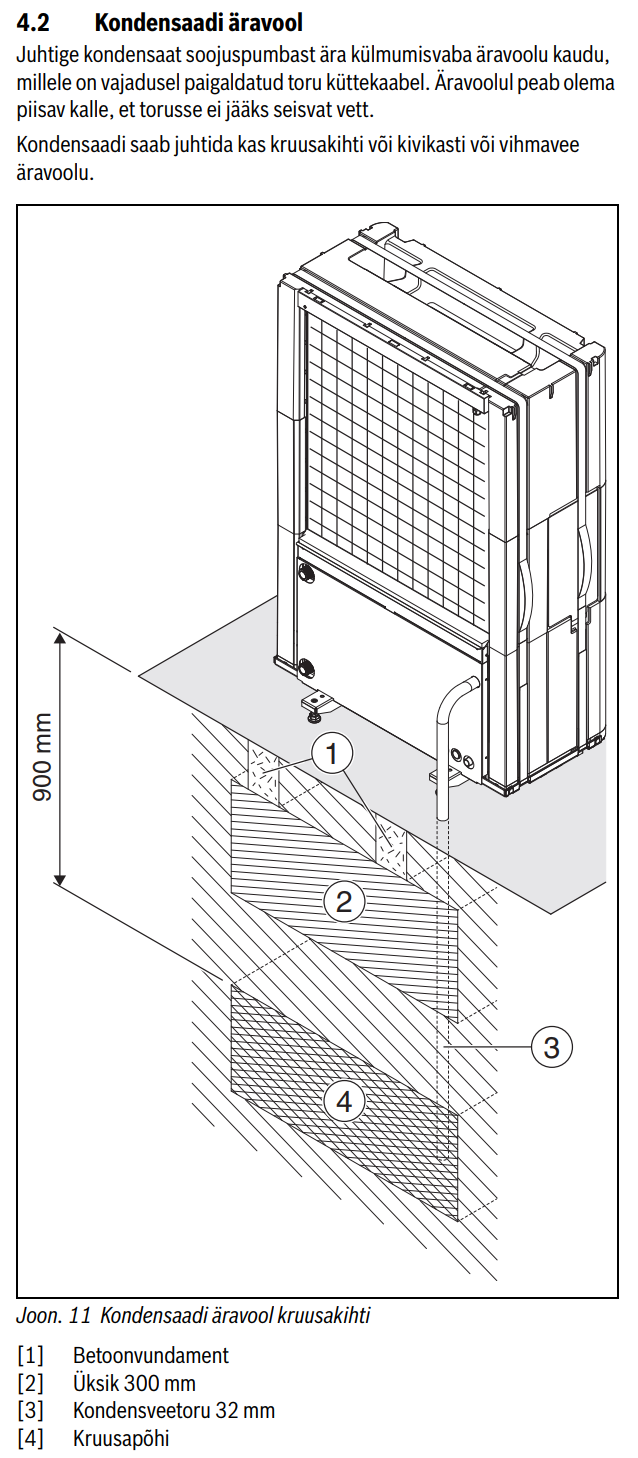

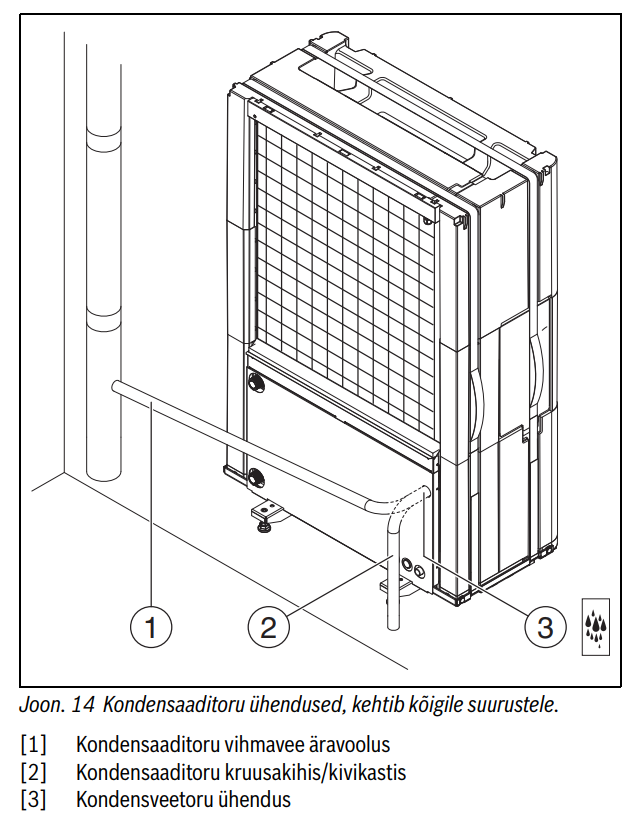

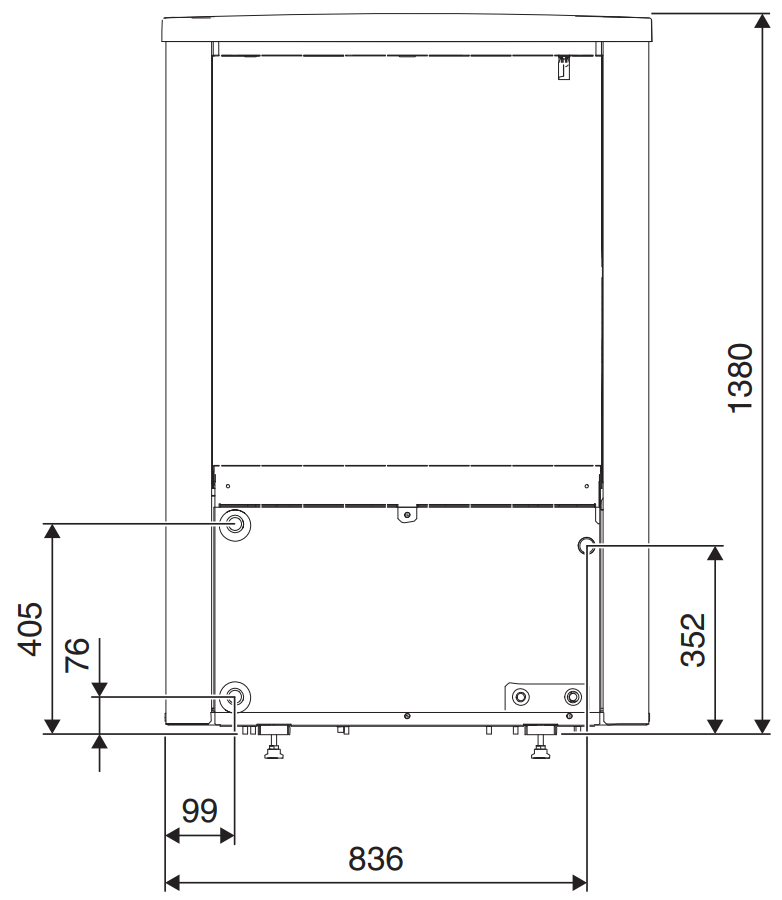

KÜTE

• Eelprojekti staadium seletuskiri
  • Põhi- ega Tööprojekti ei koostata
  • Paigaldusejärgselt Teostusjoonis

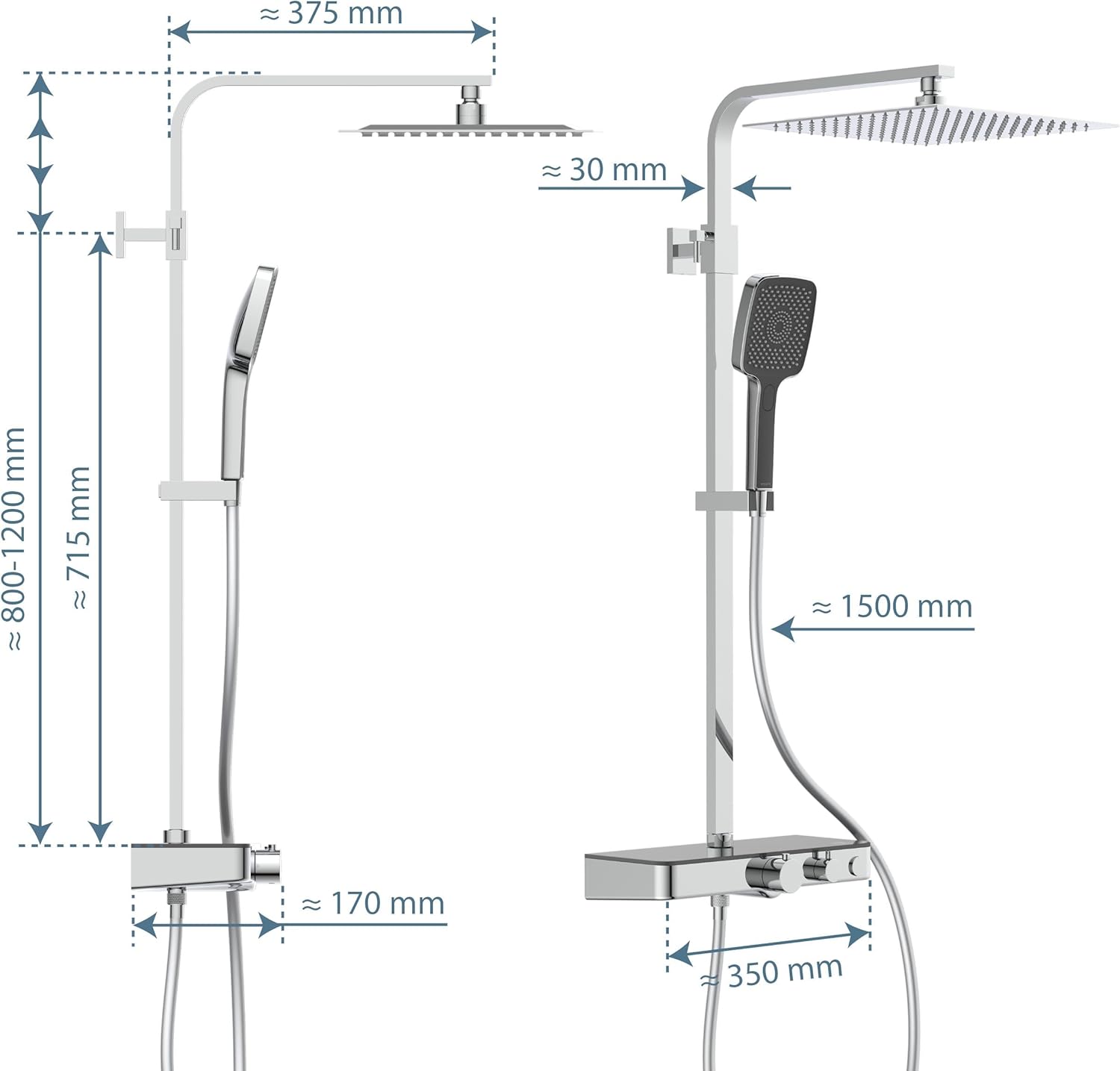

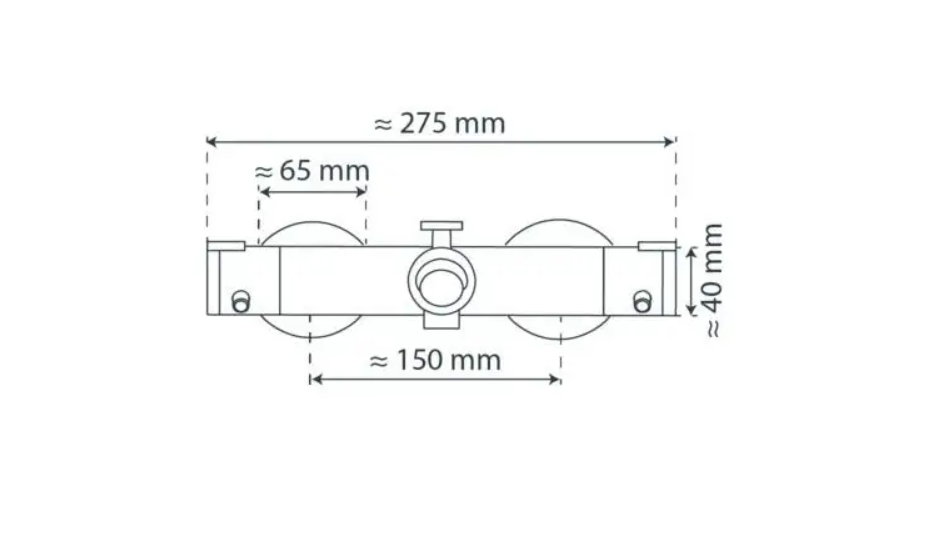

VESI JA KANAL (HOONESISENE)

• Põhi- ega Tööprojekti ei koostata
  • Paigaldusejärgselt Teostusjoonis

VENT

• Eelprojekti staadium seletuskiri
  • Põhiprojekt koostatakse vahetult enne paigaldust

ELEKTER

• Eelprojekti staadium seletuskiri
  • Põhiprojekt (lähteülesanne projekteerijale koostamisel)
